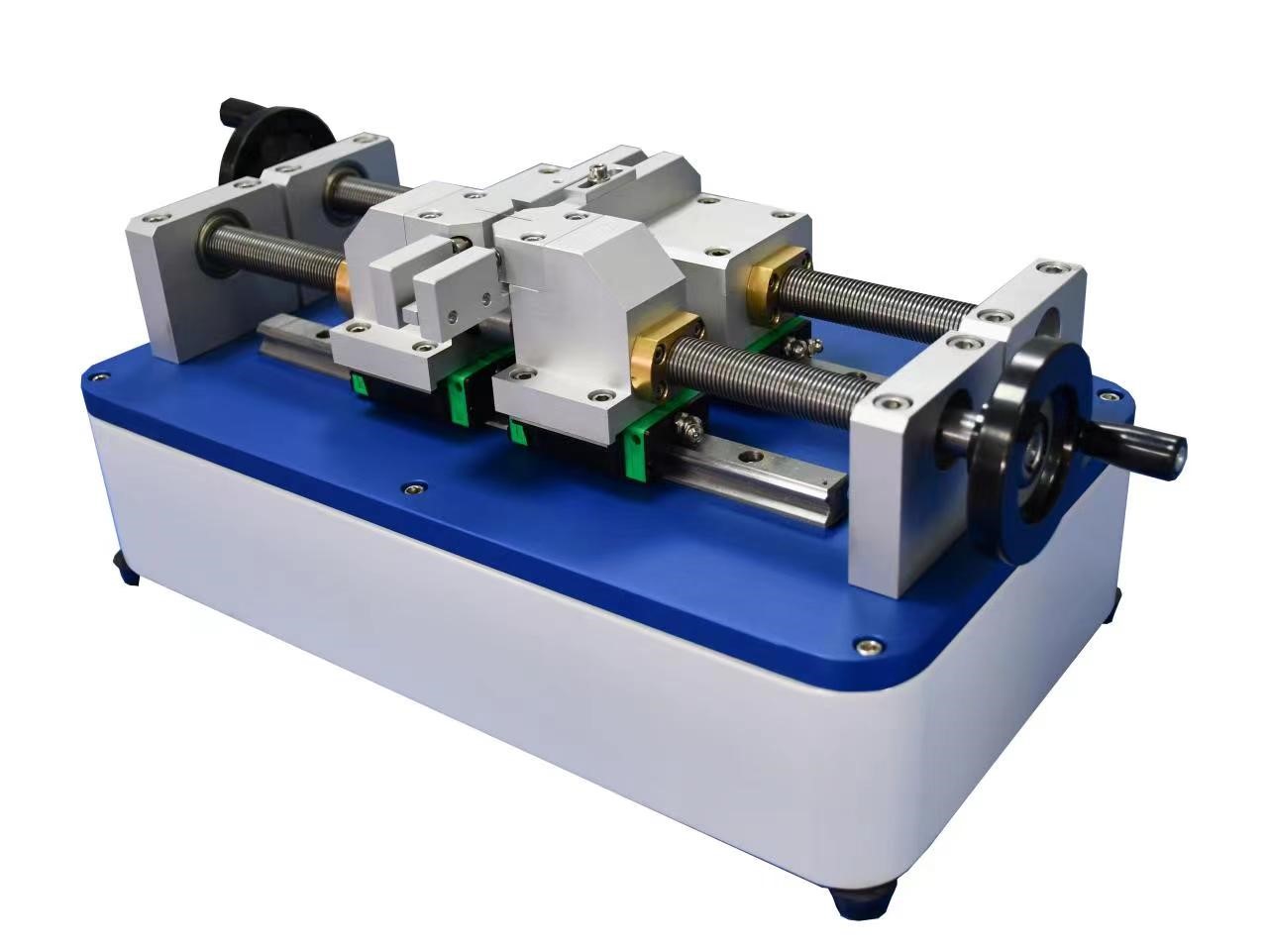

電動缺口制樣機 技術參數：

1）電機轉速：240r/min；

2）刀具行程：20mm；

3）加工缺口深度：0～2.5mm可調；

4）工作臺行程：>80mm；

5）單次夾裝試樣數量(試樣厚度為4mm時)：20個；

6）外形尺寸（長×寬×高）：400mm×370mm×370mm；

7) 電源電壓：220V，單相三線制

電動缺口制樣機合金鋼進口刀具：

刀具選用特種進口合金材料，歐洲制造，專用于JJANM-21缺口制樣機，刀具硬度大于HRC60，表面粗糙度值小于Ra0.4，能反復磨削，壽命長。

刀具類型參數： A型刀具：所制試樣缺口尺寸為  45°±0.2°   r=0.25±0.05

               B型刀具：所制試樣缺口尺寸為  45°±0.2°   r=1.0±0.05

               C型刀具：所制試樣缺口尺寸為  45°±0.2°   r=0.1±0.02

注：上述電動缺口制樣機刀具類型，用戶可根據實際需求選購

1、一次進刀，可完成試樣相對兩個面的共面缺口制備，無需翻轉試樣；

2、獨特的結構設計，使缺口與試樣中心線嚴格對稱；

3、采用標準量塊進刀深度，切割試樣剩余寬度精度及一致性極高；

4、雙刀共切，雙刀同步，在切割試樣過程中，試樣雙側受力相同，試樣徑向無形變，儀器的結構及精度保證雙缺口共面及剩余寬度準確一致，避免了人為操作造成偏差；

5、切割過程中，對試樣采用先夾緊后切割的方式進行加工，刀刃磨損小，壽命長；

6、加長的刀刃保護套，切割過程中刀刃僅受軸向力，無側向力，刀刃無彎曲，刀磨損??；

7、刀背定位方式，在切割過程中為刀刃提供了穩固的支撐及高精度定位。

技術參數

1）刀片厚度：                     0.23mm±0.03mm

2）刀片切削端角度：                14°±2°

3）夾緊寬度調整范圍：                4mm～15mm

4）剩余寬度尺寸精度：                ±0.02mm或與所采用的標準厚度量塊相同

5）切削精度：                     ±0.02mm或與所采用的標準量塊相同
